Khi quan sát một bản vẽ kỹ thuật trong xây dựng, bạn có bao giờ thắc mắc rằng có mấy loại nét vẽ thường gặp trong kỹ thuật xây dựng và mỗi loại có ý nghĩa gì không? Việc hiểu đúng các loại nét vẽ không chỉ giúp người đọc bản vẽ dễ dàng nắm bắt thông tin mà còn là nền tảng quan trọng trong quá trình thiết kế và thi công. Trong bài viết này, Mragroup sẽ cùng bạn khám phá các loại nét vẽ thường gặp trong kỹ thuật xây dựng sau đây nhé!
Nội dung chính
Các đường nét trong vẽ kỹ thuật xây dựng là gì?
Các đường nét trong vẽ kỹ thuật xây dựng là những dạng đường được quy định theo tiêu chuẩn (như TCVN 8-93) nhằm thể hiện hình dạng, kích thước, vị trí và mối quan hệ giữa các bộ phận của công trình trên bản vẽ. Mỗi loại đường nét có độ đậm, kiểu vẽ và ý nghĩa riêng, giúp người xem hiểu rõ bản vẽ mà không cần lời giải thích bằng chữ.
Có mấy loại nét vẽ thường gặp trong kỹ thuật thường dùng
Trong bản vẽ kỹ thuật, nét vẽ đóng vai trò vô cùng quan trọng trong việc thể hiện hình dạng, kích thước và kết cấu của vật thể. Mỗi loại nét đều mang một ý nghĩa riêng, giúp người đọc dễ dàng phân biệt được phần nào là nhìn thấy, phần nào là ẩn hoặc giới hạn. Vậy có mấy loại nét vẽ thường gặp trong kỹ thuật, câu trả lời sẽ có ở phần dưới đây:

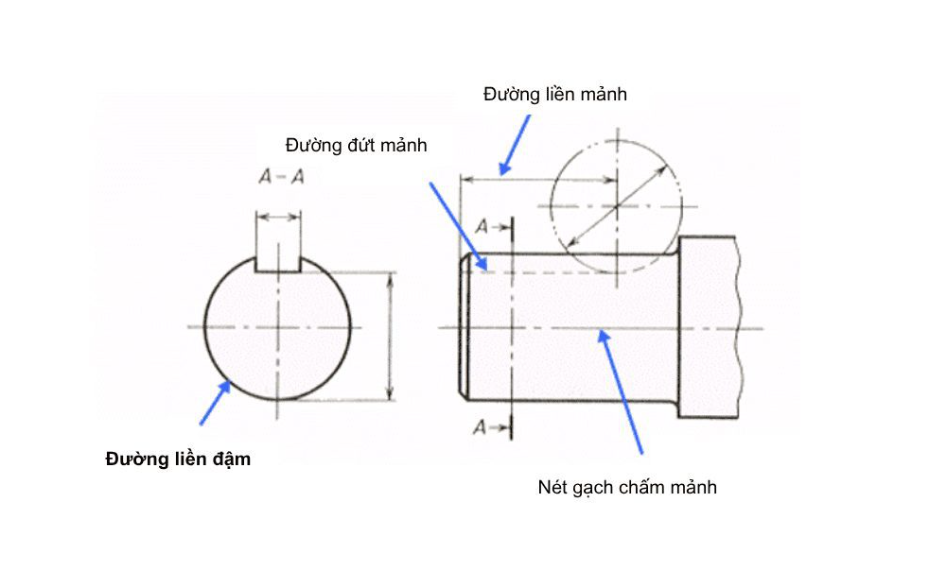

Nét vẽ liền đậm
Nét liền đậm là loại nét có độ dày rõ ràng, thường được dùng để biểu diễn đường bao ngoài hoặc các cạnh có thể nhìn thấy trực tiếp của vật thể. Trong bản vẽ kiến trúc, nét này thường dùng để vẽ tường, cột hoặc khung chính của ngôi nhà. Việc sử dụng nét liền đậm giúp người xem nhanh chóng nhận biết hình dạng tổng thể của đối tượng mà không bị nhầm lẫn với các chi tiết phụ.
Nét vẽ chấm gạch mảnh
Đây là loại nét gồm chuỗi các dấu chấm và gạch xen kẽ nhau, thường dùng để biểu diễn đường tâm hoặc đường trục của các chi tiết tròn, đối xứng hay quay quanh một trục nhất định. Nét chấm gạch mảnh giúp người đọc nhanh chóng nhận ra vị trí trung tâm của hình trụ, bánh răng, lỗ khoan hoặc các chi tiết có tính đối xứng trong bản vẽ cơ khí.
Nét vẽ liền mảnh
Khác với nét liền đậm, nét liền mảnh có độ dày nhỏ hơn, nhẹ và tinh tế hơn, thường được dùng để biểu diễn đường kích thước, đường gạch gạch trong mặt cắt hoặc đường đáy ren. Nhờ tính mảnh và tinh gọn, loại nét này giúp thể hiện những chi tiết phụ nhưng cần thiết, đảm bảo bản vẽ vừa đầy đủ thông tin vừa dễ quan sát, không bị rối mắt.
Nét vẽ đứt
Nét đứt được tạo thành từ các đoạn ngắn nối tiếp nhau, thường dùng để biểu diễn những đường không thể nhìn thấy bằng mắt thường, như các cạnh bị che khuất hoặc đường giao nhau nằm bên trong vật thể. Việc sử dụng nét đứt giúp người đọc hiểu rõ cấu trúc bên trong mà không cần tách riêng hình chiếu hay mặt cắt, góp phần làm bản vẽ trở nên trực quan hơn.
Nét vẽ lượn
Nét lượn là loại nét có hình dạng uốn cong mềm mại, thường được sử dụng để xác định giới hạn của phần bị cắt trong bản vẽ mặt cắt hoặc hình chiếu. Loại nét này giúp phân biệt rõ ràng giữa phần bị cắt và phần không bị cắt, đồng thời tăng tính thẩm mỹ cho bản vẽ, khiến đường cắt trông tự nhiên và dễ nhận biết hơn.
Nét vẽ chấm gạch đậm
Tương tự nét chấm gạch mảnh nhưng có độ đậm hơn, loại nét này thường được dùng để làm nổi bật các đường bao của phần tử trong mặt cắt hoặc hình chiếu, ví dụ như đường đáy của chi tiết nằm trước mặt phẳng cắt. Việc sử dụng nét chấm gạch đậm giúp tạo chiều sâu cho bản vẽ, giúp người xem dễ hình dung được vị trí và mối quan hệ không gian giữa các chi tiết.
Nét vẽ hai chấm gạch (nét vẽ đứt)
Loại nét này có cấu trúc gồm hai dấu chấm xen giữa các đoạn gạch ngắn, thường được dùng để biểu diễn đường giới hạn, đường kích thước quan trọng hoặc trục phụ trong bản vẽ. Nét vẽ hai chấm gạch giúp làm rõ ranh giới và phạm vi kỹ thuật của chi tiết, đồng thời hỗ trợ người đọc xác định chính xác vùng thao tác hoặc lắp ráp.
Lưu ý khi sử dụng mấy loại nét vẽ thường gặp trong kỹ thuật
Việc dùng đúng và hợp lý các loại đường nét trong bản vẽ kỹ thuật không chỉ thể hiện tính chuyên nghiệp mà còn đảm bảo bản vẽ truyền tải chính xác ý đồ thiết kế. Dưới đây là một số điểm cần đặc biệt chú ý:
Độ dày của đường nét
Mỗi loại đường nét cần có độ dày riêng để phân biệt rõ ràng giữa phần chính, phần phụ và phần bị che khuất. Đường bao thấy được nên dày, rõ ràng; trong khi các đường kích thước, đường tâm hay đường ẩn nên mảnh và nhẹ hơn để tránh gây rối mắt.
Giữ tính thống nhất
Trong cùng một bản vẽ, cần duy trì sự đồng nhất về kiểu và độ dày của các đường nét. Việc này giúp người đọc dễ dàng nhận biết các chi tiết, đồng thời tạo nên tổng thể bản vẽ rõ ràng, chuyên nghiệp.
Khoảng cách hợp lý
Đối với các loại nét đứt hoặc chấm gạch, khoảng cách giữa các đoạn hoặc chấm phải đều nhau. Sự đồng đều này giúp bản vẽ trông cân đối, dễ đọc và tránh cảm giác rối.
Phối hợp với kích thước và chú thích
Các đường nét cần được bố trí hài hòa với đường kích thước, ký hiệu và chú thích. Tránh để các đường chồng chéo hoặc che lấp nhau, khiến bản vẽ khó hiểu và mất tính trực quan.
Đảm bảo tính chính xác
Mọi đường nét phải được thể hiện đúng theo tỷ lệ, vị trí và kích thước thực tế của vật thể. Một sai lệch nhỏ trong đường nét cũng có thể dẫn đến hiểu nhầm trong thi công hoặc sản xuất.
Chọn công cụ vẽ phù hợp
Sử dụng phần mềm hoặc dụng cụ vẽ có độ chính xác cao để đảm bảo các đường nét sắc sảo, rõ ràng. Dụng cụ tốt và thao tác đúng kỹ thuật sẽ giúp bản vẽ đạt chất lượng cao nhất.
Hy vọng rằng những chia sẻ trong bài viết đã giúp bạn hiểu rõ hơn có mấy loại nét vẽ thường gặp trong kỹ thuật xây dựng và ý nghĩa của từng loại trong bản vẽ. Nếu bạn cần được tư vấn chi tiết hơn về cách đọc, triển khai hoặc thiết kế bản vẽ kỹ thuật chính xác, hãy liên hệ ngay với Mragroup – đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ bạn với những giải pháp chuyên nghiệp và hiệu quả nhất.
